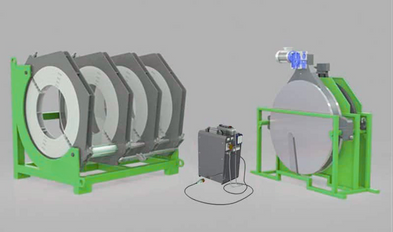

Zgrzewarka doczołowa IF 1200
Służy do spawania rur i kształtek PE – PP – PVDF o średnicach 710 – 800 – 900 – 1000 – 1200 mm do 32 Bar.
Zapewnia mocne, łatwe i szybkie spawanie przy najkrótszej instalacji operacyjnej zgodnie z międzynarodowymi normami ISO 12176 – 1.
Zapewnia łatwość użytkowania dzięki lekkiej konstrukcji.
Maksymalne ciśnienie robocze zostało zaprojektowane na 200 barów.
Nadaje się do pracy w temperaturze otoczenia -10 C° ~+40 C°.
Korpus zgrzewarki doczołowej IF 1200
Korpus główny zapewnia podparcie, mocowanie i centrowanie spawanych rur z tworzywa sztucznego za pomocą dwóch ruchomych i dwóch stałych zacisków.
Do układu przykładana jest hydrauliczna siła nacisku. Dzięki dwóm tłokom na wale nośnym siła ta kieruje ruchome zaciski do przodu i do tyłu, zapewniając ruch niezbędny do zajścia procesu spawania.

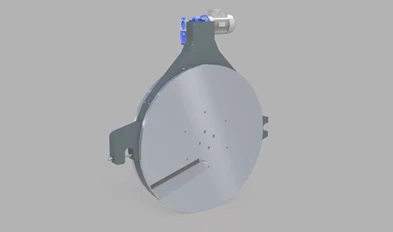

Golenie maszyną do zgrzewania doczołowego IF 1200
Jest to element maszyny do zgrzewania doczołowego, który czyści rury zamocowane i wycentrowane na korpusie głównym i przygotowuje je do nagrzania przed procesem nagrzewania, wyposażony w dwa obrotowe skrzydełka po prawej i lewej stronie oraz noże tnące na tych skrzydełkach.
Ruch obrotowy trymera zapewnia silnik i grupa reduktorów.
Jednostka przycinająca zgrzewarki doczołowej W1200 tworzy pozbawione zadziorów i równoległe powierzchnie rur.
Zgrzewarka doczołowa IF 1200 IRON
Jest to element maszyny do zgrzewania doczołowego, który przygotowuje powierzchnie doczołowe rur, którym w procesie okrawania doprowadzono do pożądanej chropowatości, do procesu łączenia poprzez nagrzanie ich płytą grzejną.
Regulacja temperatury grzejnika odbywa się za pomocą cyfrowego termostatu regulacji temperatury umieszczonego na płycie grzejnika.
Zgrzewarka doczołowa IF 1200 Agregat hydrauliczny
Elektryczna i hydrauliczna jednostka sterująca; Energia elektryczna potrzebna do działania maszyny jest przesyłana do grzejnika i golarki, a ciśnienie hydrauliczne jest przesyłane do głównej maszyny; Sterowanie jednostką sterującą odbywa się za pomocą pilota ręcznego.
Na pilocie znajdują się cztery przyciski i przełącznik. Przyciski sterują ruchomymi zaciskami do przodu i do tyłu, a przełącznik steruje golarką.
Obudowa zgrzewarki doczołowej IF 1200
Obudowa i pudełko podtrzymujące zapobiegają utracie ciepła z grzejnika i chronią golarkę przed czynnikami zewnętrznymi (uderzenia, woda itp.), podtrzymując grzejnik.
