Monitor operatora VISION-Android. Aktualizacja samodzielna. Nowe aktualizacje opisane zostały w odnośniku powyżej. Można bezpłatnie je pobrać ze sklepu Play, wpisując “SnsVision”


Aktualizacja odbiornika SNS New Vision

Aktualizacja oprogramowania odbiornika możliwa jest tylko w oddziale serwisowym NODIGMARKET24, znajdującym się pod adresem: 41-807 Zabrze, ul. Handlowa 6. Aktualizacje są wykonywane bezpłatnie. Prosimy jednak wcześniej o kontakt telefoniczny.

Opis produktu

Dostarczamy na budowę urządzenia radiolokacyjne firmy SENSE. Są to urządzenia bardzo zaawansowane technicznie. Najnowsze modele przebijają na rynku wiele urządzeń konkurencyjnych, przez wysoki współczynnik stosunku ceny do jakości, jak i bardzo szybki rozwój.

Dostępnych mamy kilka modeli różniących się parametrami i możliwościami. Poniżej opis każdego z nich. Wszystkie posiadają nowoczesne sondy promilowe oraz posiadają moduł umożliwiający szybkie i precyzyjne wiercenie w trybie wiercenia “do celu.”

Funkcja wiercenia “do celu” umożliwia nieprzerwaną pracę z możliwością ciągłego pomiaru  pozycji sondy przez operatora wiertnicy. Na ekranie swojego monitora operator wiertnicy widzi wszelkie parametry umożliwiające mu wyjście żerdzią pilotażową  w zamierzonym punkcie na żądanej głębokości, bez konieczności konsultowania się z drugim operatorem.

W tym trybie operator stawia urządzenie wyprzedzająco o kilka, kilkanaście metrów i jest w stanie bez komendy drugiego operatora (nawigatora) trafić w zamierzony cel.

Dodatkową funkcją urządzenia jest możliwość zapisu tabel powykonawczych. w celu wygenerowania raportu końcowego wraz z danymi geograficznymi GPS.

Dostępne modele

Najnowocześniejsza rodzina modeli nawigacji HDD SENSE
  • SNS-1t jednoczęstotliwościowy (12 kHz) z mini sondą promilową
  • SNS-2t New Vision dwuczęstotliwościowy, promilowy (12, 30 kHz)
  • SNS-7t New Vision wieloczęstotliwościowy, promilowy (2, 8, 12, 18, 24, 30, 41 kHz)
  • SNS-8t Hybrid New Vision (2, 8, 12, 18, 24, 30, 41 kHz), promilowy z dodatkową funkcją lokalizacji uzbrojenia podziemnego z indukcyjnym generatorem sygnału w zestawie

Sondy standardowe:

  • Sonda SNS-t. Siedmioczęstotliwościowa sonda promilowa, posiadająca tryb programowania mocy sygnału do 15, 25 i 35m, oraz z funkcją uśpienia. 24 pozycje zegara. Jest to standardowa sonda dla lokalizatorów SNS-2t, SNS-7t, SNS-8t. Współpracuje z wieloma wiertnicami HDD oraz maszynami przeciskowymi sterowanymi, bezpłuczkowymi jak np. model MNB-50 z naszej oferty.
    • Wymiary sondy standardowej: Ø32x380mm. Pasuje do większości obudów sond.
  • Mini sondy MSt1 / MKt1 / MKt2.  sondy promilowe (0,1%) o zasięgu do 6m oraz do 15m głębokości. Znajdują zastosowanie głównie w mini maszynach przeciskowych sterowanych jak np. model UM-20 czy UM-32.
    • Model MSt1 (12 kHz). Mini sonda promilowawspółpracuje z lokalizatorem SNS-1t. Wymiary Ø22x205mm (bat 1xAA czas pracy do 24h)
    • Model MKt1 (12+30 kHz) Mini sonda promilowa, współpracuje z lokalizatorami SNS-2t, SNS-7t, SNS-8t. Wymiary Ø15x205mm (bat 1xAAA czas pracy do 20h)
    • Model MKt2 (12+30 kHz) Mini sonda promilowa, współpracuje z lokalizatorami SNS-2t, SNS-7t, SNS-8t. Wymiary Ø22x205mm (bat 1xAA czas pracy do 20h)

Zmiana częstotliwości sond może odbywać się na dwa sposoby. Na powierzchni lub pod ziemią. Przełączanie częstotliwości gdy sonda znajduje się pod ziemią następuje po załączeniu funkcji przełączającej na monitorze operatora. Zmiana następuje po odpowiedniej kombinacji ustawienia “godziny” sondy według wskazówek pojawiających się na monitorze operatora.

Starsze modele nawigacji HDD firmy SENSE (poprzedniki)
  • SNS-2t
  • SNS-7t
  • SNS-8t

Sondy starszej generacji

  • Sonda SNS-300 Siedmioczęstotliwościowa (2, 8, 12, 18, 24, 30, 41 kHz) o zasiegu do 25m

W stosunku do starszych modeli, urządzenia nowszej generacji posiadają dodatkowe funkcje usprawniające proces prowadzenia przewiertu pilotażowego, oraz posiadają menu w j.polskim. Wszystkie jednak modele są w ciągłej eksploatacji i cieszą się znakomitą opinią użytkowników.

Główne cechy najnowszych lokalizatorów

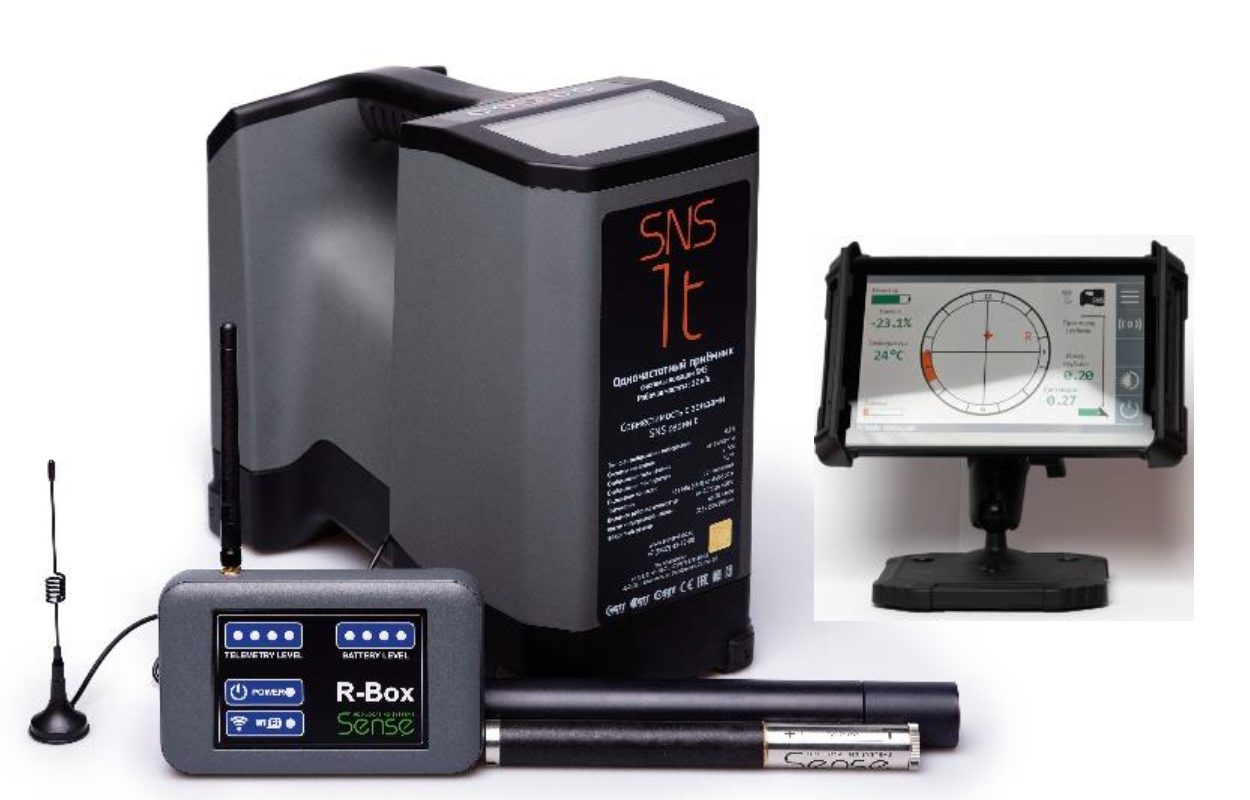

SNS-1t

Znakomity system radiowy zwłaszcza do maszyn przeciskowych sterowanych, ale i do wiertnic HDD gdy chcemy zostawić więcej w kieszeni. Cechuje się najniższą ceną lecz nie tak małymi możliwościami.

Podstawowe cechy
  • Jednoczęstotliwościowy 12 kHz
  • Kompatybilny ze wszystkimi sondami oraz minisondami serii -t
  • W zestawie z mini sondą promilową o zasięgu do 9,9m głębokości model MSt1 lub MSt2. Współpracuje również z sondami standardowymi Ø32x380mm serii -t
  • Dokładność odczytu spadku sondy: 0,1%
  • Wskazania zagłębienia sondy z interwałem co 0,1m (na aplikacji mobilnej co 0,01m)
  • Posiada moduł umożliwiający precyzyjne wiercenie w trybie “do celu”
  • Brak konieczności ciągłego przemieszczania odbiornika względem przemieszczającej się sondy
  • Współpraca z urządzeniami z systemem Android min.5.0, przy zastosowaniu modułu R-Box. Wyświetlanie danych lokalizacji na tablecie na odległość do 200m
  • Podświetlenie ekranu podczas pracy po zmroku
  • Zakres temperatur roboczych od -20oC do +60oC
  • Interfejs w j.polskim, .

Aplikacja na urządzenia z systemem Android:

  • Wyświetlanie danych lokalizacji na tablecie na odległości do 200m ( przy użyciu modemu R-Box)
  • Tworzenie protokołów powykonawczych w postaci wykresu i tabeli. Profil trajektorii przewiertu powstaje na bieżąco podczas wiercenia;
  • Profile powykonawcze wysyłane mogą być mailem, na dowolny adres bezpośrednio z urządzania;
  • Zapis danych geograficznych GPS na profilu powykonawczym;




SNS-2t New Vision   -Nowość Maj/2021

To najbardziej popularny u nas system radiowy do wiertnic HDD wyższej klasy.

Podstawowe cechy
  • Dwie częstotliwości 12 kHz oraz 30 kHz;
  • W zestawie z sondą promilową o zasięgu do 45m głębokości;
  • Zasilanie wewnętrzne (do 50 godzin) – dożywotnia gwarancja;
  • Wyświetlacz Oled;
  • Tryb energooszczędny;
  • Wizualna i dźwiękowa sygnalizacja nagrzewania się sondy;
  • Ultradźwiękowy czujnik do korekcji położenia wysokości;
  • Korekta pozycji przechyłu;
  • Jednostopniowa kalibracja z pamięcią;
  • Test kalibracji;
  • Sonda programowalna. Wybór trybów pracy sondy: I-do 15m, II-do 25m, III-do 35 i 45m głębokości;
  • Pomiar zakłóceń zewnętrznych w celu wybrania optymalnej częstotliwości pracy;
  • Dokładność odczytu spadku sondy: 0,1% (promil);
  • Wskazania zagłębienia sondy z interwałem co 0,01m;
  • Posiada moduł umożliwiający szybkie wiercenie w trybie “do celu” Przewidywana głębokość wiercenia w trybie automatycznym;
  • Brak konieczności ciągłego przemieszczania odbiornika względem przemieszczającej się sondy;
  • Tworzenie protokołów powykonawczych w postaci wykresu i tabel. Profil trajektorii przewiertu powstaje na bieżąco podczas wiercenia;
  • Zapis danych geograficznych GPS na profilu powykonawczym;
  • Profile powykonawcze wysyłane mogą być mailem, na dowolny adres bezpośrednio z monitora operatora;
  • 4 kanały telemetryczne  (odbiornik-monitor);
  • Zasięg odbiornika do monitora operatora: do 450m. W opcji wzmacniacz sygnału +500m oraz możliwe zwielokrotnienie tego dystansu
  • Bezprzewodowa antena telemetryczna do 2 km * (opcja);
  • Współpraca z urządzeniami z systemem Android przy zastosowaniu modułu R-Box (Opcja). (Tańsza opcja zamienna z monitorem operatora. Wyświetlanie danych lokalizacji na tablecie, smartfonie z systemem Android lub iOS;
  • Podświetlenie ekranu podczas pracy po zmroku;
  • Podgrzewany wyświetlacz, (opcja) przy pracy w bardzo niskich temperaturach otoczenia;
  • Dziennik danych;
  • Hasło użytkownika;
  • Diagnostyka;
  • Gwarancja: 2 lata;
  • Interfejs w j.polskim;

Animacja video




SNS-7t  New Vision   -Nowość Maj/2021

Niezawodny i sprawdzający się w niemal każdych warunkach terenowych system radiowy do wiertnic horyzontalnych najwyższej klasy

Podstawowe cechy
  • Siedem częstotliwości (2, 8, 12, 18, 24, 30, 41 kHz);
  • W zestawie z sondą promilową o zasięgu do 45m głębokości;
  • Zasilanie wewnętrzne (do 50 godzin) – dożywotnia gwarancja;
  • Wyświetlacz Oled;
  • Tryb energooszczędny;
  • Wizualna i dźwiękowa sygnalizacja nagrzewania się sondy;
  • Ultradźwiękowy czujnik do korekcji położenia wysokości;
  • Korekta pozycji przechyłu;
  • Jednostopniowa kalibracja z pamięcią;
  • Test kalibracji;
  • Sonda programowalna. Wybór trybów pracy sondy: I-do 15m, II-do 25m, III-do 35 i 45m głębokości;
  • Pomiar zakłóceń zewnętrznych w celu wybrania optymalnej częstotliwości pracy;
  • Dokładność odczytu spadku sondy: 0,1% (promil);
  • Wskazania zagłębienia sondy z interwałem co 0,01m;
  • Posiada moduł umożliwiający szybkie wiercenie w trybie “do celu” Przewidywana głębokość wiercenia w trybie automatycznym;
  • Brak konieczności ciągłego przemieszczania odbiornika względem przemieszczającej się sondy;
  • Tworzenie protokołów powykonawczych w postaci wykresu i tabeli. Profil trajektorii przewiertu powstaje na bieżąco podczas wiercenia;
  • Zapis danych geograficznych GPS na profilu powykonawczym;
  • Profile powykonawcze wysyłane mogą być mailem, na dowolny adres bezpośrednio z monitora operatora;
  • 4 kanały telemetryczne  (odbiornik-monitor);
  • Zasięg odbiornika do monitora operatora: do 450m. Możliwe zwielokrotnienie dystansu;
  • Wzmacniacz sygnału dodatkowe +500m;
  • Bezprzewodowa antena telemetryczna do 2 km * (opcja);
  • Współpraca z urządzeniami z systemem Android przy zastosowaniu modułu R-Box (Opcja). (Tańsza opcja zamienna z monitorem operatora. Wyświetlanie danych lokalizacji na tablecie, smartfonie z systemem Android lub iOS;
  • Podświetlenie ekranu podczas pracy po zmroku;
  • Podgrzewany wyświetlacz, (opcja) przy pracy w bardzo niskich temperaturach otoczenia;
  • Dziennik danych;
  • Hasło użytkownika;
  • Diagnostyka;
  • Gwarancja: 2 lata;
  • Interfejs w j.polskim;

Animacja video




SNS-8t

System radiowy do wiertnic horyzontalnych oraz maszyn przeciskowych sterowanych. Oprócz wysokiej niezawodności  posiada wbudowany moduł lokalizacji sieci uzbrojenia podziemnego (kable, druty, rury stalowe, rury żeliwne i inne materiały metalowe o strukturze liniowej)

Podstawowe cechy
  • Siedem częstotliwości (2, 8, 12, 18, 24, 30, 41 kHz);
  • W zestawie z sondą promilową o zasięgu do 45m głębokości;
  • Zasilanie wewnętrzne (do 50 godzin) – dożywotnia gwarancja;
  • Wyświetlacz Oled;
  • Tryb energooszczędny;
  • Wizualna i dźwiękowa sygnalizacja nagrzewania się sondy;
  • Ultradźwiękowy czujnik do korekcji położenia wysokości;
  • Korekta pozycji przechyłu;
  • Jednostopniowa kalibracja z pamięcią;
  • Test kalibracji;
  • Sonda programowalna. Wybór trybów pracy sondy: I-do 15m, II-do 25m, III-do 35 i 45m głębokości;
  • Pomiar zakłóceń zewnętrznych w celu wybrania optymalnej częstotliwości pracy;
  • Dokładność odczytu spadku sondy: 0,1% (promil);
  • Wskazania zagłębienia sondy z interwałem co 0,01m;
  • Posiada moduł umożliwiający szybkie wiercenie w trybie “do celu” Przewidywana głębokość wiercenia w trybie automatycznym;
  • Brak konieczności ciągłego przemieszczania odbiornika względem przemieszczającej się sondy;
  • Tworzenie protokołów powykonawczych w postaci wykresu i tabeli. Profil trajektorii przewiertu powstaje na bieżąco podczas wiercenia;
  • Profile powykonawcze wysyłane mogą być mailem, na dowolny adres bezpośrednio z monitora operatora;
  • Zapis danych geograficznych GPS na profilu powykonawczym;
  • 4 kanały telemetryczne  (odbiornik-monitor);
  • Zasięg odbiornika do monitora operatora: do 450m. Możliwe zwielokrotnienie dystansu;
  • Wzmacniacz sygnału dodatkowe +500m;
  • Bezprzewodowa antena telemetryczna do 2 km * (opcja);
  • Współpraca z urządzeniami z systemem Android przy zastosowaniu modułu R-Box (Opcja). (Tańsza opcja zamienna z monitorem operatora. Wyświetlanie danych lokalizacji na tablecie, smartfonie z systemem Android lub iOS;
  • Podświetlenie ekranu podczas pracy po zmroku;
  • Podgrzewany wyświetlacz, (opcja) przy pracy w bardzo niskich temperaturach otoczenia;
  • Dziennik danych;
  • Hasło użytkownika;
  • Diagnostyka;
  • Gwarancja: 2 lata;
  • Interfejs w j.polskim;
  • Wbudowany detektor kabli energetycznych
  • Aktywna i pasywna funkcja śledzenia
  • Pasywne wyszukiwanie przy częstotliwościach przemysłowych 50/60 Hz, a także przy częstotliwościach ochrony katodowej 100/120 Hz
  • W zestawie generator sygnału

Animacja video

Galeria

Potrzebujesz tej nawigacji?

Skontaktuj się z nami!

Bardzo serdecznie zapraszamy wszystkich zainteresowanych do kontaktu osobistego.
41-800 Zabrze, ul. Handlowa 6
Bardzo chętnie odpowiemy także na pytanie od Ciebie telefonicznie.
+48 514 611 415
Odpowiedzi postaramy się udzielić najszybciej jak to możliwe.
biuro@nodigmarket24.pl

Dostarczamy na budowę zaawansowane technicznie systemy nawigacji HDD w postaci urządzeń radiolokacyjnych firmy SENSE. Występują w kilku modelach różniących się od siebie parametrami i możliwościami, dzięki czemu możliwe jest znalezienie przyrządu nawigacyjnego dostosowanego do indywidualnych potrzeb klienta i prowadzonych przez niego prac. Zapraszamy do zapoznania się ze szczegółami naszej bogatej oferty systemów nawigacji HDD.

Dostępne modele systemów nawigacji HDD

W naszej ofercie znajdują się następujące modele nawigacji HDD:

  • SNS-1t jednoczęstotliwościowy (12 kHz) z mini sondą promilową;
  • SNS-2t New Vision dwuczęstotliwościowy, promilowy (12, 30 kHz);
  • SNS-7t New Vision wieloczęstotliwościowy, promilowy (2, 8, 12, 18, 24, 30, 41 kHz);
  • SNS-8t Hybrid New Vision (2, 8, 12, 18, 24, 30, 41 kHz) promilowy z dodatkową funkcją lokalizacji uzbrojenia podziemnego z indukcyjnym generatorem sygnału w zestawie oraz z wbudowanym detektorem kabli energetycznych.Wszystkie modele z naszej oferty posiadają nowoczesne sondy promilowe oraz moduł pozwalający na szybkie i precyzyjne wiercenie w trybie „do celu” – nieprzerwanej pracy z możliwością ciągłego pomiaru pozycji sondy przez operatora wiertnicy bez konieczności konsultowania się z nawigatorem.Oferowane przez nas systemy nawigacji HDD współpracują z urządzeniami z systemem Android (wersja 5.0. lub nowsza), co pozwala m.in. na tworzenie protokołów powykonawczych w postaci wykresu i tabeli (projekt trajektorii przewiertu powstaje na bieżąco podczas wiercenia), zapis danych geograficznych GPS na profilu powykonawczym oraz wysyłanie ich na dowolny adres mailowy bezpośrednio z monitora operatora. Ponadto każde z urządzeń posiada podświetlany ekran do pracy po zmroku oraz interfejs w języku polskim.Dodatkowo dostępne modele nawigacji dwu- i wieloczęstotliwościowe objęte są dwuletnią gwarancją i posiadają następujące cechy:
    • wskazania zagłębienia sondy: interwał co 0,01m;
    • ultradźwiękowy czujnik do korekcji położenia wysokości;
    • możliwość wyboru trybu pracy sondy do 15, 25, 35 lub 45 m głębokości;
    • korekta pozycji przechyłu;
    • zasilanie wewnętrzne do 50h (z dożywotnią gwarancją);
    • tryb energooszczędny;
    • wyświetlacz kolorowy OLED;
    • wizualna i dźwiękowa sygnalizacja nagrzewania się sondy;
    • jednostopniowa kalibracja z pamięcią;
    • test kalibracji;
    • zasięg odbiornika do monitora operatora do 450 m (z możliwością zastosowania wzmacniacza sygnału do +500 m);
    • bezprzewodowa antena telemetryczna i 4 kanały telemetryczne;
    • optymalizacja częstotliwości pracy na podstawie zakłóceń zewnętrznych;
    • dziennik danych;
    • hasło użytkownika;
    • auto diagnostyka.

    Sondy radiowe

    W ofercie posiadamy również sondy radiowe:

    • Sonda SNS-t – siedmioczęstotliwościowa sonda promilowa, posiadająca tryb programowania mocy sygnału do 15, 25 i 35 m, funkcję uśpienia oraz 24 pozycje zegara. Jest to standardowa sonda dla lokalizatorów SNS-2t, SNS-7t, SNS-8t. Współpracuje z wieloma wiertnicami HDD oraz maszynami przeciskowymi sterowanymi, bezpłuczkowymi z naszej oferty. Wymiary sondy: Ø32×380 mm – urządzenie pasuje do większości obudów sond stosowanych na rynku.
    • Minisondy MSt1/MKt1/MKt2 – sondy promilowe o zasięgu do 9 m oraz do 15 m głębokości. Znajdują zastosowanie głównie w niektórych maszynach przeciskowych sterowanych, jak np. model UM-20 czy UM-32.
      • Model MSt1 (12 kHz) – minisonda promilowa współpracująca z lokalizatorem SNS-1t. Posiadane wymiary: Ø22×205 mm. Zużycie do zasilania jednej baterii typu AA przekłada się na nawet 24 h czasu pracy sondy.
      • Model MKt1 (12+30 kHz) – minisonda promilowa współpracująca z lokalizatorami SNS-2t, SNS-7t, SNS-8t. Posiadane wymiary: Ø15×205 mm. Zużycie do zasilania jednej baterii typu AAA przekłada się na nawet 20 h czasu pracy sondy.
      • Model MKt2 (12+30 kHz) – minisonda promilowa współpracująca z lokalizatorami SNS-2t, SNS-7t, SNS-8t. Posiadane wymiary: Ø22×205 mm. Zużycie do zasilania jednej baterii typu AA przekłada się na nawet 20 h czasu pracy sondy.
