Cobra-32
Vlastnosti produktu
Řízený protlačovací stroj Cobra-32 (dříve UM-32) s radarovým řízením. Stroje od NODIGMARKET24
Výkonové parametry stroje umožňují pokládku trubek o průměrech
v rozmezí 32-225 mm a maximální délce až 70 m,
zatahování svařovaných PE trubek, šroubových i zásuvných modulů.
Stroj lze použít pro statické krakování potrubí o průměru 60-200 mm.
Stroj lze použít také jako naviják
s tažnou silou 32 t, např. pro zatahování potrubí do stávající kanalizace.
Součástí nabídky je teoretické a praktické zaškolení.
o obsluze stroje a radarové navigaci.
Po zaškolení vystavíme odpovídající osvědčení.
Specifikace
- Řízený protlačovací stroj – Cobra 32
- Vrtné tyče, sada 30-60 metrů
- Hydraulický agregát + 10 m hadice
- Nástroje pro vystružování díry a vytahování PE trubek o průměru 32-225 mm
- Rádiový vyhledávací systém s funkcí „Vrtání k cíli“
Dodací podmínky
Dodací lhůta: 1-21 dní od platby předem
Záruka: 12 měsíců
Technické údaje a rozměry
Hmotnost a rozměry stroje
105 kg, 750 × 500 × 312 mm
Hmotnost a rozměry hydraulický agregát
135 kg (bez pracovních kapalin), 1260 × 600 × 720 mm
Tažná síla
320 kN
Průměr trubek, které lze instalovat
32 – 225 mm
Typické průměry potrubí, které mají být nahrazeny
70 – 200 mm – keramika, beton, litina
Maximální délka potrubí, které se má instalovat
70 m, v závislosti na půdních podmínkách a průměru potrubí
Maximální délka potrubí, která má být nahrazena prasknutím
60 m
Pracovní prostředí stroje
voda, kanalizace (v zatopené studni), -20 ° C / + 40 ° C
Specifikace
1. Řízený protlačovací stroj - Cobra 32
Včetně zvedacího stroje (rám s ložiskovým hřídelem, válce, samosvorné čelisti), otočného mechanismu, nekapajících rychlospojek, upevňovacích prvků atd. Návod k obsluze (DTR) a další dokumentace ve vašem jazyce.
Stroj byl zkontrolován Státním úřadem inspekce práce. Prohlášení CE
2. Vrtné tyče s kuželovým závitem
Základní sada tyčí obsahuje 30 m tyčí.
Hydraulický agregát
Přenosný hydraulický agregát se sadou 10-metrových hadic. Agregát je dodáván suchý, bez paliva a hydraulického oleje. Sada obsahuje nástroje pro provoz a údržbu, první kontrolní sadu, návod k obsluze motoru v angličtině, hydraulické a elektrické schéma. Provoz se provádí pomocí dálkového (kabelového) ovládání.
Přístroj je vybaven profesionálním benzínovým spalovacím motorem, koly pro pohodlný pohyb, startérem, vlečným zařízením, chladičem oleje, zásuvkou 12V, zásuvkou 2xUSB, ukazatelem napětí baterie, bezpečnostním spínačem. Jednotka je dodávána s prohlášením CE.

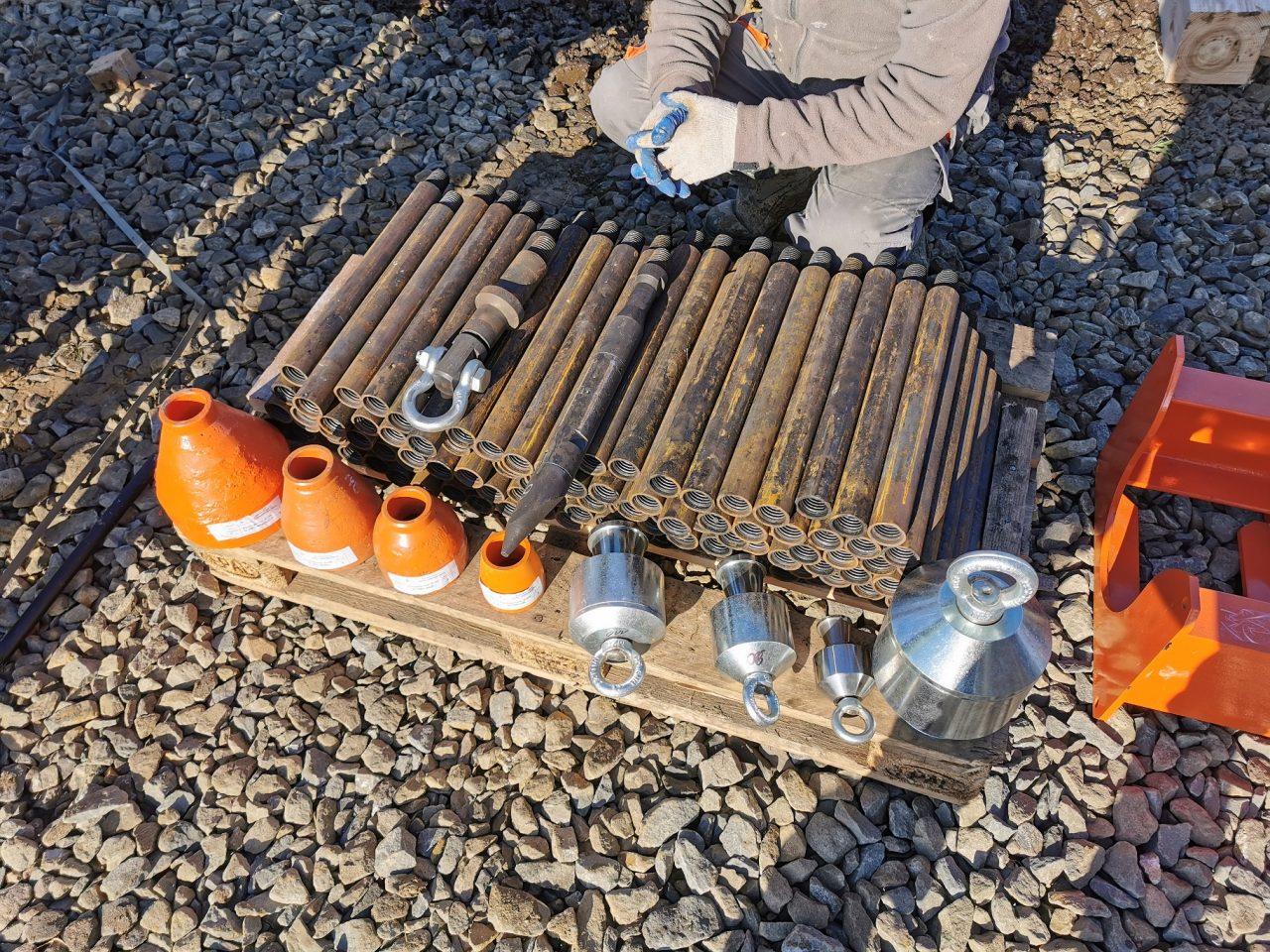

4. Typické vrtací nástroje
4.1. Sada výstružníků pro rozšíření díry:
4.2. Sada stahováků PE trubek pro průměry:
Radionavigační systém SNS
Radiolokační navigační souprava SNS-NV byla uvedena na trh v roce 2023 a je vylepšením navigačního systému SNS-ProN.
Jedná se o osvědčený a přesný navigační systém pro řízené zvedání i vrtné soupravy HDD s rozhraním a dokumentací v polštině. Má vestavěný modul GPS a automatický generátor profilu podle stavby.
Řízení zvedání je umožněno umístěním pulzního (sondového) navigačního systému v pilotní hlavě, který v reálném čase určuje polohu, natočení a sklon hlavy.
Navigace SNS-NV s mini sondou umožňuje řízení v hloubkách až 9 m (s velkou standardní sondou až 45 m). Součástí dodávky je: přijímač, monitor operátora, sonda s funkcí „vrtání do cíle“.
Technologie provádění Cobra-32
Stroj Cobra-32 může pracovat ve výkopu nebo ve stávajícím vrtu od DN1000.
První fáze spočívá v řízeném zvedání pomocí navigačního systému.
Poté se vrt rozšiřuje pomocí nástrčných expandérů v bezvýplachovém systému, přičemž se současně vtahuje potrubí.
Metoda hydraulického zvedání se dobře osvědčuje při křížení dopravních cest a železničních náspů. Snadno překonává i malé řeky nebo odvodňovací příkopy.
Přesnost řízení trajektorie je dostatečná pro pokládku kabelových plášťů, tlakových potrubí i strmě se svažujících kanalizačních stok pomocí sond.
Přechody touto technologií se provádějí „nasucho“ (bez použití vrtných kalů).
Výhody hydraulického zvedání potrubí jsou jednoduchost, nedostatek vibrací, velmi malá velikost výkopu a zanedbatelné narušení okolí. Skutečnost, že není nutná žádná vrtná kapalina, činí tuto metodu jak ekologickou, tak robustní při nízkých teplotách.
Výměna stávajících potrubí
Stroj Cobra-32 lze také použít k nahrazení zlomitelných starých trubek statickým prasknutím potrubí nebo natažením nové trubky menšího průměru do stávající staré trubky.
Galerie
Dodávka, školení, technický servis
Standardní dodací podmínky: Přímo k zákazníkovi. Můžeme rychle a spolehlivě zorganizovat odeslání, celní odbavení a dodání u vašich dveří nebo na vaše staveniště. Průměrná dodací lhůta je 30 dní, u náhradních dílů až 48 hodin. Zajišťujeme plnou technickou podporu, školení, záruční a pozáruční servis.
